1.活性炭设施必备的安全措施

（1）压差计

使用压差计监测活性炭箱体两侧压力差距；

当压力差增大到限值，提醒更换活性炭；

可使用PLC关联压差值，增加提醒和报警系统；

为常见安全附件，必须每个活性炭箱体安装一个。

（2）温度传感器

使用温度传感器监测活性炭箱内部温度，为常见安全附件，必须每个活性炭箱体安装一个；

使用温度传感器检测进气温度（活性炭箱体要求进气温度不大于40℃）；

可使用PLC关联温度传感器，增加报警系统和强制措施（温度达到83℃开始报警）；

强制措施一般包括：停止风机、关闭碳箱进风口、废气紧急排放启动、冷却风补风机启动等。

（3）防火阀（安全阀）

为常见安全附件，单独活性炭吸附工艺必须安装在进风风管；

当活性炭箱内部温度正常时，防火阀常开；

当通过活性炭箱的气体温度升高至防火阀限值（65~80℃），防火阀关闭；

一般造成高温原因为活性炭起火或蓄热，关闭防火阀可阻断箱体内部氧气共给，达到阻燃目的；

防火阀为一次性保护措施，如使用应及时更换。

2.活性炭设施其他常见的安全措施（选配）

（1）冷风补风机

强行吹入空气，达到快速降低箱体内活性炭温度目的，一般用于控制箱体内温度，不适用于防火。

（2）喷淋

在活性炭箱体内部和两侧进风口、出风口安装旋转喷头和喷淋管， 主要用于防火。

（3）换热器

当废气源温度较高无法直接进入活性炭箱体时，可利用换热器先降低温度至 40℃以下，再进入箱体。

（4）警报装置和远程控制

当活性炭箱体内部温度、压力数值出现威胁性变化时，及时提示操作室，并通过远程控制降低风险。

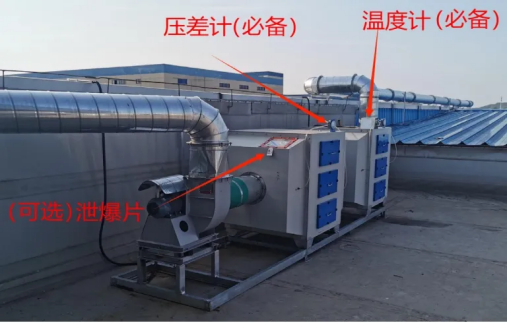

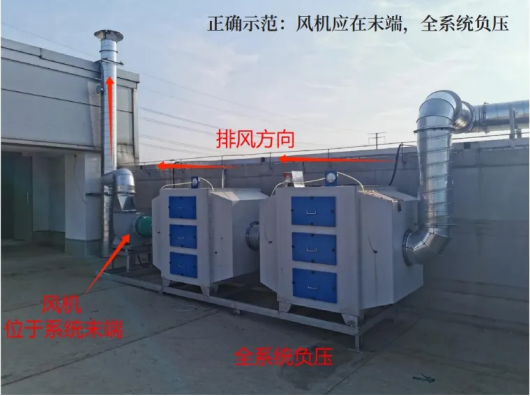

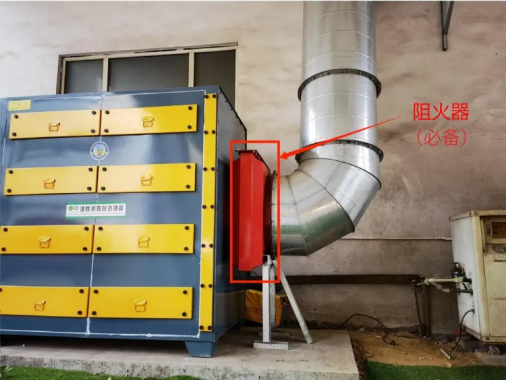

3.活性炭及安全组件安装示例
